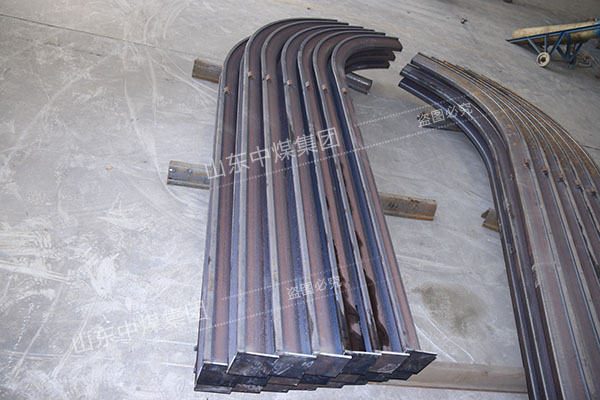

U25型U型钢支架结构组成

支护结构的支护阻力和可缩量是巷道支护设计的主要参数，也是衡量巷道支护结构性能优劣和支护效果的重要指标。U型钢支架以其较大的支护阻力和可缩量而被广泛应用于有冲击倾向性巷道。不同的架型有不同的结构性能，对巷道产生不同的支护效果。基于ANSYS有限元软件的模态分析模块对U29型钢材质的直墙半圆拱，圆形支架和梯形支架抗冲击性能的研究，得出了不同架型支架的三阶自振频率，对应的受力特性和不利位置，直墙半圆拱和圆形支架是三者中比较适合用于有冲击倾向性巷道的架型，对实际工程有一定参考价值。

U25型U型钢支架具有效降低冒顶、片帮等事故的发生，安全可靠，提高了矿井通风系统稳定性等显著特点。选用U型钢可缩性支架，较好解决了掘进支护的难题。U型钢支架广泛应用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等。25U型钢支架因承受压力大，支撑时间久，易安装不易变形等深受广大矿山机械行业的喜爱。

U25型U型钢支架结构组成：

1.顶梁。顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿。柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件。连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。 

4.架间拉杆。 架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。 

5.背衬材料。背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
