U型钢支架的组成结构

矿山支护设备是常用支护设备，可以回收利用，既经济又实用，使用U型钢支架有效降低冒顶、片帮等事故的发生，安全可靠，提高了矿井通风系统稳定性。选用U型钢可缩性支架，较好解决了掘进支护的难题。

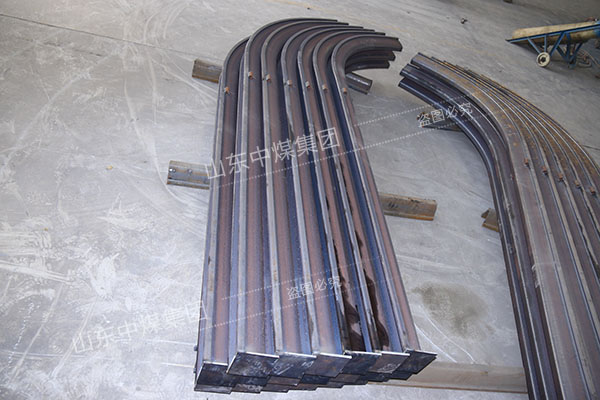

U型钢支架是一种横截面形状像英文字母“U”的钢铁。各国生产的U型钢的断面形状、几何参数以及材质等有所不同，U型钢型号主要有U18、U25、U29、U36这四种。

U型钢支架的组成结构：

1.顶梁。

顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿。

柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件。

连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆。

架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5.背衬材料。

背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
