U型钢支架的工艺流程

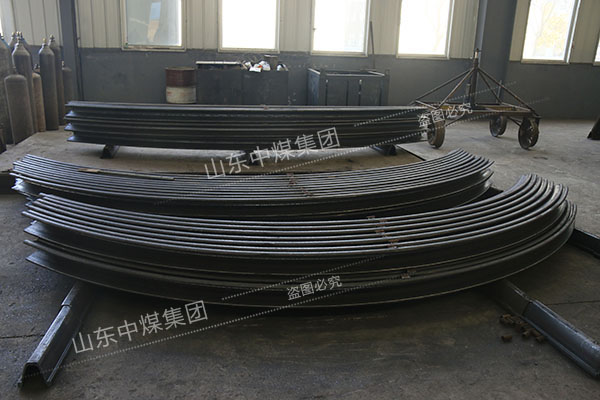

U型钢支架在巷道支护使用的应用取得了显著的成效，选用U型钢支架，较好解决了掘进支护的难题。U型钢支架主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。

U型钢支架的工艺流程：

1、放中、腰线→挖柱窝→立棚腿→上棚梁→加固→背板（充填）。

2、根据中线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。

3、在柱腿上画出腰线所在位置，把立柱放在柱窝内，使柱上腰线和帮上腰线一致。

4、用拉条固定立柱以免倾斜。

5、检查支架的垂直度和扭斜度，超过质量标准规定的允许误差范围时要调整，根据顶梁中间放下的垂线和两个柱脚之间连线的水平间距，能知道支架是否垂直，根据巷道中线和两立柱之间连线是否垂直，能知道支架是否扭斜。

6、背帮、背顶：上背板时要上一块，填一块（把背板和岩帮之间空隙用木楔背紧或全部用岩石填满）并且要目测检查所上背板是否平整，背帮时应两侧对称进行。

7、棚子与棚子之间应用金属拉杆通过螺栓夹板等互相紧紧拉住或打入撑柱撑紧，来加强支架沿巷道。
