矿用U型钢支架的组成部分

U型钢支架承受压力大，支撑时间久，易安装不易变形等特点。 在深部复杂巷道以及松软煤层巷道中特别受欢迎。矿用U型钢支架的组成部分有哪些呢？ 让我们一起来了解一下吧。

矿用U型钢支架的组成部分：

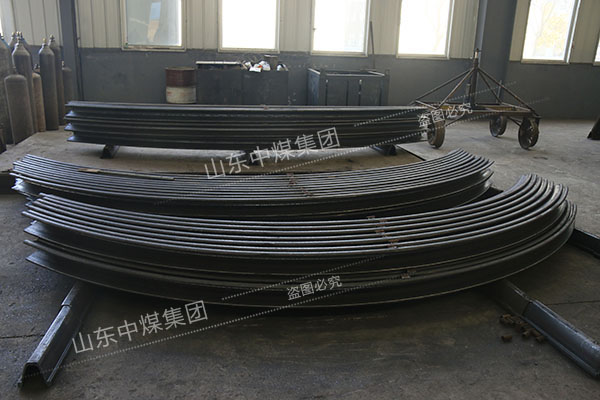

⑴、顶梁，为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

⑵柱腿，有3种形式，一种是上部为圆弧形，下部为直线段；另外一种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

⑶连接件，是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使矿用U型钢之间具有摩擦力，从而保证拱形支架具有工作阻力和可缩量。

⑷架间拉杆，其作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

⑸背衬材料，矿用U型钢支架与围岩之间的填充材料，目的是在于使矿用U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
