矿用U型钢支架的构造组成

欢迎大家观看我们的文章！山东中煤集团生产的矿用U型钢支架的承受压力大，支撑时间久，具有易安装不易变形等特点。和其他刚性支架相比较，具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形。

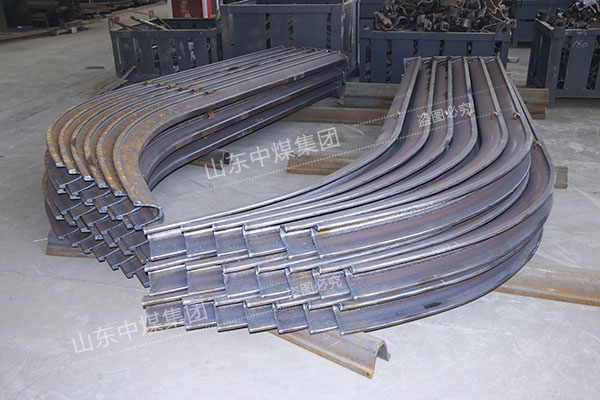

矿用U型钢支架的构造组成：

顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使36U型钢之间具有摩擦力，从而保证拱形支架具有的工作阻力和的可缩量。

架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

背衬材料是矿用U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。

矿用U型钢支架的构造非常简单，可以重复利用，既经济又实惠，深受矿友们的喜爱。
