U36型钢支架的结构组成

矿用U36型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形，断面利用率高，支架支回方便，维修量小，支架回收复用率高，减少坑木使用，环保效益十分明显。使用U36型U型钢支架安全可靠，有效降低冒顶、片帮等事故的发生，提高了矿井通风系统稳定性。

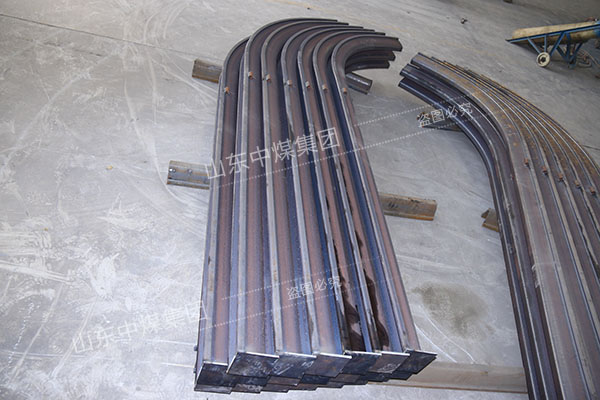

U36型U型钢支架结构组成：

1.顶梁：

顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿：

柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件：

连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆：

架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5.背衬材料：

背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
