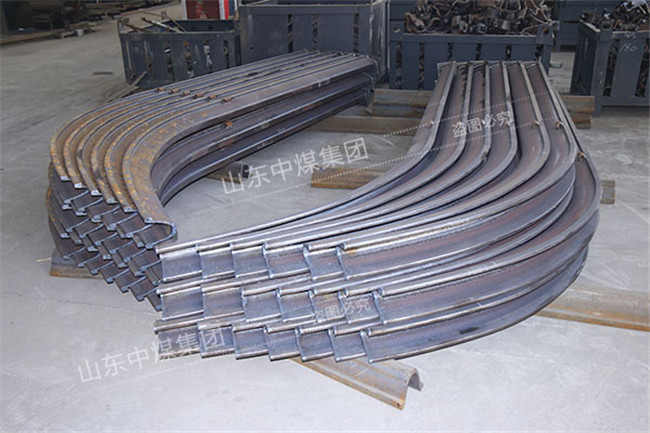

U29型U型钢支架的使用说明

U29型U型钢支架主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护U29型U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形，断面利用率高，支架支回方便，维修量小，支架回收复用率高，减少坑木使用，环保效益十分明显。

U29型U型钢支架支护工艺流程：

1、放中、腰线挖柱窝立棚腿上棚梁加固背板（充填）。

2、根据中线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。

3、在柱腿上画出腰线所在位置，把立柱放在柱窝内，使柱上腰线和帮上腰线一致。

4、用拉条固定立柱以免倾斜。

5、检查支架的垂直度和扭斜度，超过质量标准规定的允许误差范围时要调整，根据顶梁中间放下的垂线和两个柱脚之间连线的水平间距，就能知道支架是否垂直，根据巷道中线和两立柱之间连线是否垂直，就能知道支架是否扭斜。

6、背帮、背顶：上背板时要上一块，填一块（把背板和岩帮之间空隙用木楔背紧或全部用岩石填满）并且要目测检查所上背板是否平整，背帮时应两侧对称进行。7、棚子与棚子之间应用金属拉杆通过螺栓夹板等互相紧紧拉住或打入撑柱撑紧,来加强支架沿巷道。

U29型U型钢支架的使用说明：

1、工艺流程：放中、腰线→挖柱窝→立棚腿→上棚梁→加固→背板（充填）

2、根据中线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。

3、在柱腿上画出腰线所在位置，把立柱放在柱窝内，使柱上腰线和帮上腰线一致。

4、用拉条固定立柱以免倾斜。

5、检查支架的垂直度和扭斜度，超过质量标准规定的允许误差范围时要调整，根据顶梁中间放下的垂线和两个柱脚之间连线的水平间距，就能知道支架是否垂直，根据巷道中线和两立柱之间连线是否垂直，就能知道支架是否扭斜。

6、背帮、背顶：上背板时要上一块，填一块（把背板和岩帮之间空隙用木楔背紧或全部用岩石填满）并且要目测检查所上背板是否平整，背帮时应两侧对称进行。

7、棚子与棚子之间应用金属拉杆通过螺栓夹板等互相紧紧拉住或打入撑柱撑紧来加强支架沿巷道轴线方向的稳定性。

U29型U型钢支架产品参数

高度：124mm

厚度：16mm

理论重量：29kg/m

弹性模量：200GPa

泊松比：0.3

容重：7800kg/m3

抗拉强度（TS）大于575MPa,

屈服强度（YS)大于400MPa，

伸长率EL大于等于26%，冲击功（J）在20°C时的平均值应达到54.

订购U型钢支架需要知道什么?注意：需要知道巷道的高度，宽度，合上顶面的弧半径，底板的厚度要求，U型卡缆的规格等！
