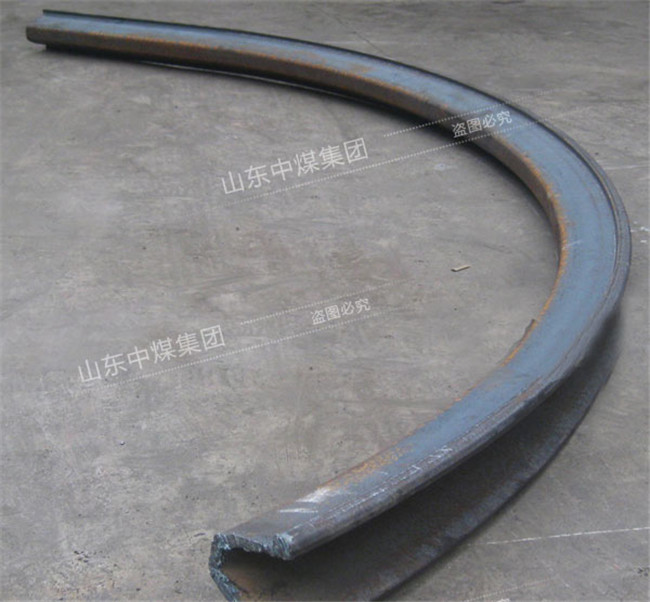

U36型U型钢支架支护说明

说到矿井大家想到的可能就是危险，它确实如此。一个很小的失误，都有可能造成大的损失。我们知道U型钢主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等，在对它架装是更要注意安全。 在安装U型钢之前，我们不仅要观察它的地理位置，而且还要弄清楚U型钢有几种类型，因为不同的型号用途也是有区别的。什么都弄明白了，才有利于架装，当然在架装时更要谨慎行事。 不管我们安装什么设施，首先就是把平台搭建好。U型钢支架也是这样，而它必须在施工处搭建工作平台，平台的横梁上放置50 mm的大厚板，用扒钉连成一体，而平台的立腿在硬底上,这些必须要设置牢固。 然后，扶稳腿子并栽好，按顺序从两帮将U型钢支架每节都搭严实卡牢，把螺丝紧固之后要拧紧。由于拱段钢棚要4人抬起，因此待固定好由专人发出信号后，抬棚人员才可以将钢棚离开肩膀。 其次，钢棚加好之后要及时进行腰帮过顶，它的壁后药充填严实，在用木楔打上劲。另外，这个过程是不可以终端的，在为加好之前，不要停止安装。 架设U型棚时需拉二茬,二荏之间不能站人，且两者的间距不能小于20m。 

U36型U型钢支架说明：   

1、架棚支护形式采用36U挂网喷浆支护，全断面背顶帮后封闭进行充填处理 。 

2、具体支护：a、采用36U型钢，支架间距为870mm。 b、支架外背钢板，钢板规格长×宽×厚=2040×300×3mm。孔中心距870mm，孔直径26mm*长40mm，配φ20mm×长170mm螺栓拧结。  c、如果出现渗水，钢板外铺设聚乙烯塑板和牛毛毡隔层或钢板上铺旧皮带。 d、施工中遇高冒区采取片石或其它阻燃性材料均匀充填。 

3、支架加工见断面图，每架棚分三段，拱与腿搭茬处用两套卡兰固定，卡兰厚度用不小于12mm钢板制作。（搭茬处加工上下限位卡各一道，卡兰或直接购买，卡兰必须为锻件） 

4、每架支架配7道拉杆固定，拉杆长700mm（中至中），用直径22mm圆钢制作。 

5、棚腿要求焊接200×200×10mm铁鞋，较松软地带垫14#槽钢穿鞋，槽钢长度6m。 

6、辅运大巷按毛宽5.4×毛高3.8m设计。 

7、上、下限位卡可用宽6cm的36U型钢焊接到支架端头上。 

8、拉杆孔用φ26螺帽焊制，腿在距支架底500mm及1500mm处两道四孔，拱部中心点处一道两孔，拱部中心点左右1500mm处各一道各两孔。
