辅运大巷过老空U36型U型钢支架支护的说明

辅运大巷过老空U36型U型钢支架支护的说明：

1、架棚支护形式采用36U挂网喷浆支护，全断面背顶帮后封闭进行充填处理。2、具体支护：a、采用U36型U型钢支架，支架间距为870mm。（中至中）b、支架外背钢板，钢板规格长×宽×厚=2040×300×3mm。孔中心距870mm，孔直径26mm*长40mm，配φ20mm×长170mm螺栓拧结。c、如果出现渗水，钢板外铺设聚乙烯塑板和牛毛毡隔层或钢板上铺旧皮带。d、施工中遇高冒区采取片石或其它阻燃性材料均匀充填。3、支架加工见断面图，每架棚分三段，拱与腿搭茬处用两套卡兰固定，卡兰厚度用不小于12mm钢板制作。（搭茬处加工上下限位卡各一道，卡兰或直接购买，卡兰必须为锻件）4、每架支架配7道拉杆固定，拉杆长700mm（中至中），用直径22mm圆钢制作。5、棚腿要求焊接200×200×10mm铁鞋，较松软地带垫14#槽钢穿鞋，槽钢长度6m。6、辅运大巷按毛宽5.4×毛高3.8m设计。7、上、下限位卡可用宽6cm的U36型U型钢支架焊接到支架端头上。8、拉杆孔用φ26螺帽焊制，腿在距支架底500mm及1500mm处两道四孔，拱部中心点处一道两孔，拱部中心点左右1500mm处各一道各两孔。

U36型U型钢支架的应用：

1.利用超前锚杆联合U型钢支架在弱岩中实现安全掘进

2.U 型钢可缩性梯形防冲支架在井下高应力集中区域的研究与应用 

3.液压支架在顶板难冒落的缓倾斜煤层的条件下的应用 

4.矿用U型钢支架在益门煤矿的成功应用

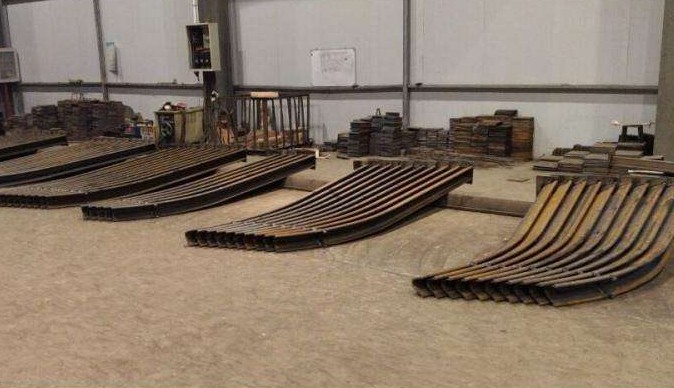

U36型U型钢支架主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。使用U型钢支架有效降低冒顶、片帮等事故的发生，安全可靠，提高了矿井通风系统稳定性。选用U型钢可缩性支架，较好解决了掘进支护的难题。

U36型U型钢支架特点：

U36型U型钢支架具有承受压力大，支撑时间久，易安装不易变形等特点。U36型U型钢支架直墙半圆拱支架抬棚在采准巷道交岔点的应用,并取得了显着的成效. 选用U型钢可缩性支架，较好解决了掘进支护的难题。29U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形，断面利用率高，支架支回方便，支架复用率高，减少坑木使用，环保效益十分明显。
