煤矿U型钢支架支护措施方案

煤矿U型钢支架支护措施方案

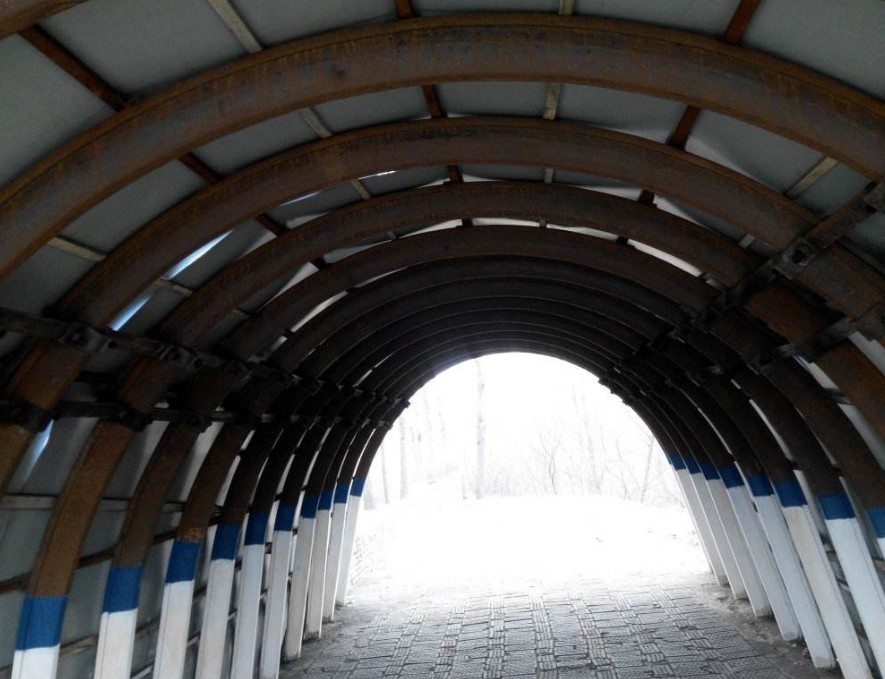

U型钢支架施工方法  
U型钢支架施工前准备： 1、材料准备： 矿工钢U型棚支架及其附件：U型棚支架、连接板、螺栓、拉杆、水泥背板等。 2、施工机具准备： 施工机具：大锤、手镐、钢卷尺、风镐、铁锹、活口板手、梅花板手、水平尺等。 3、施工前检查U型棚支架，提前装配U型棚支架看是否符合技术要求。 4、施工所需材料及机具等准备齐全并运至施工地点。 5、检查架棚处工程掘进质量，巷道欠挖超标的必须提前处理，使其符合设计要求。 6、找准中腰线并做好标记，用线绳拉一条中线通过所要架设支架的地段，把腰线引至两旁做出记号。 7、前4米矿工钢U形支的尺寸及架设顺序 
U型钢支架施工工艺： 
1、工艺流程： 架设作业平台→挖柱窝→架U型棚→加固→上背板→填充 
2、安设支架的基本要求： （1）矿工钢U型棚支架及其附件的材质和加工必须符合设计和有关标准规定。 （2）U型棚支架装配附件齐全，无锈蚀现象，螺纹部分有防锈油脂。 （3）U型棚支架棚距中对中1000mm，若破碎严重可缩短至600mm。 （4）钢架安装允许偏差，横向和高程均为±50mm，垂直度为不超过±2°。 （5）钢架立柱埋入底板深度应符合设计要求，并不得置于浮渣上 （6）钢架与壁面之间必须楔紧，相邻钢架之间的拉杆牢靠。 （5）拉杆的安设位置、数量应符合设计要求。 （6）柱窝挖到实底，底梁要铺设在实底上。 （7）由于前4米每架棚的规格不一样，为了有效防止架棚的歪倒或变形，采用电焊焊接拉杆来固定U型棚。 （8）拉杆用8kg的轨道钢制作。 （9）背板安设时，每块背板之间留1～2 cm的间隙（用坚硬的粒度相符的石籽填塞）。 
U型钢支架施工方法： 1、根据中线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。 2、在架腿上画出腰线所在位置，需要和帮上腰线一致。 3、用拉杆固定立柱以免倾斜。 4、保证顶梁上的中线记号与事先拉好的中线一致，这时可把立柱临时稳住，以免顶梁左右摇摆。 6、棚子与棚子之间用金属拉杆互相紧紧拉住，来加强支架沿巷道轴线方向的稳定性。 
U型钢支架主要安全技术措施：
1、运输安全技术措施 （1）架棚所需的材料全部由人工运往施工地点。 （2）U型棚每根必须由两人以上运输（两人一组）。 （3）抬棚时两人必须使用同一肩，且口号一致，步调一致。 （4）前方抬棚人员双手不能放在棚梁前端，以防手被碰伤。 （5）在行走过程中施工人员注意互相配合，观察周围环境情况，看好行走线路，防止绊脚。 （6）当物料抬至施工现场时要靠帮码放好，并且要放稳靠牢，防止人员碰到伤人，而且不能影响行人。 （7）在起、放材料时，根据现场情况要配合好，同时喊口号。 （8）每班施工结束前，必须清理巷道杂物，保证人行道畅通。  
2、架“U”棚安全技术措施 （1）架设支架时前后人员应配合协调，步调一致，统一听从班长指挥，以免架棚歪倒、落下砸伤人。 （2）架设支架立柱腿时，立柱时要同时喊号，防止人员挤伤手，柱腿立好后分别由两人扶好，防止倾倒伤人。 （3）立柱腿时，按准确位置挖出柱窝，柱腿要放在实底处安设，防止棚腿歪斜、不正或悬空。 （4）支设U型棚支架时要检查支架无裂纹、弧线段无氧化物、溶渣等阻碍物，无硬过渡现象，如发现后立即更换支架。 （5）支设U型钢支架时，工作人员要配戴好布手套，防止支架上的铁屑或毛边划伤手。 （6）在支立架棚时，必须扶牢、扶稳，预防碰伤，发生意外。  （7）棚腿结合处必须连接牢固，棚不扭斜，不前倾后仰，工程质量符合要求。  （8）施工地点要指定专人负责，施工前要分工明确到人并讲明注意事项，跟班队长亲自盯在现场，按措施要求施工，杜绝违章作业。  （9）在架棚时，施工地点不得少于5人，必须有专人看护顶板。  （10）本班不能施工完毕，在不影响安全工作的前提下，要将帮顶封闭严实，向下一班工作人员交接清楚后方可下班。  （13）施工期间，跟班干部及安全检查员加强安全质量监督、检查。  
3、其它安全措施： （1）加强冒顶区域的瓦斯监控。 （2）严禁交叉作业。作业时，施工人员要互相配合，注意周围环境和作业人员，严禁相互碰撞。 （3）坚持现场交接班制度，当班存在隐患时必须立即处理后再施工，存在的问题要向下一班交代清楚。 （4）坚持安全检查员现场监督把关，质检员现场质量验收签字制度，瓦检员要加强瓦斯检查。 （5）所有施工人员和管理人员必须在认真学习该措施合格并签字后方可上岗。
