U36型U型钢支架支护说明

在煤矿生产中，支护是采掘工艺的一个重要环节，对搞好顶板管理，保障人身安全起着决定作用。抓好支护改革，对采煤方法的改革，提高单产单进，采掘机械化程度，采区回采率以及降低成本起着重要的作用。

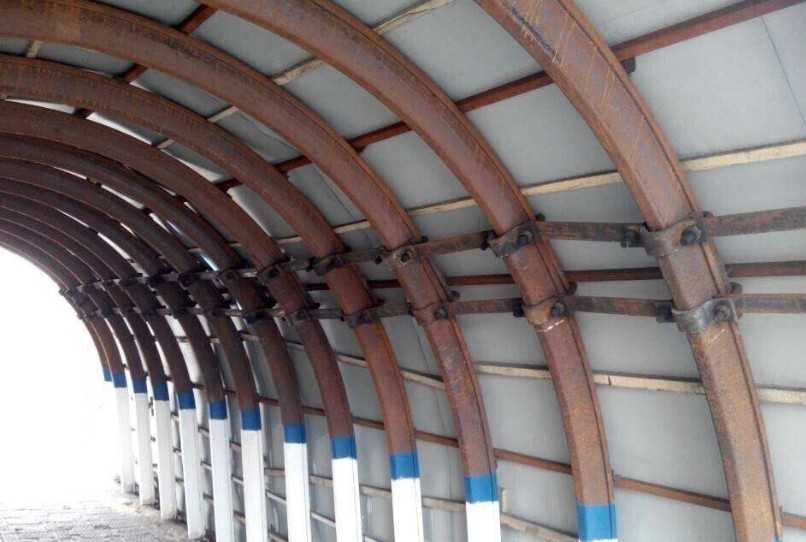

U型钢支架支护抗压性强、一次成巷好，U型钢支架支护采用三根u型套袖搭接组合，用铁卡紧固连接，使支架结构严谨、支架所受压力分散不集中。原因是拱形弧与巷道应力自然拱形受力分布形状相似，支架受力较为均匀，比以往木梯棚和工字钢梯形平面支护的抗压能力强得多。因为U型钢支架支护不易变形，抗压耐用；不象木棚那样折梁断腿，不象工字钢棚那样梁弯、崩亲口接卡而腿倒，延长了支护时间，减少了巷道恢复翻挑维修，增长服务年限。 

1、架棚支护形式采用U36型U型钢支架支护，全断面背顶帮后封闭进行充填处理 。 

2、具体支护：a、采用U36型U型钢支架，支架间距为870mm。（中至中）b、支架外背钢板，钢板规格长×宽×厚=2040×300×3mm。孔中心距870mm，孔直径26mm*长40mm，配φ20mm×长170mm螺栓拧结。c、如果出现渗水，钢板外铺设聚乙烯塑板和牛毛毡隔层或钢板上铺旧皮带。d、施工中遇高冒区采取片石或其它阻燃性材料均匀充填。 

3、支架加工见断面图，每架棚分三段，拱与腿搭茬处用两套卡兰固定，卡兰厚度用不小于12mm钢板制作。（搭茬处加工上下限位卡各一道，卡兰或直接购买，卡兰必须为锻件） 

4、每架U36型U型钢支架配7道拉杆固定，拉杆长700mm（中至中），用直径22mm圆钢制作。 

5、棚腿要求焊接200×200×10mm铁鞋，较松软地带垫14#槽钢穿鞋，槽钢长度6m。 

6、辅运大巷按毛宽5.4×毛高3.8m设计。 

7、上、下限位卡可用宽6cm的36U型钢焊接到支架端头上。 

8、拉杆孔用φ26螺帽焊制，腿在距支架底500mm及1500mm处两道四孔，拱部中心点处一道两孔，拱部中心点左右1500mm处各一道各两孔。
