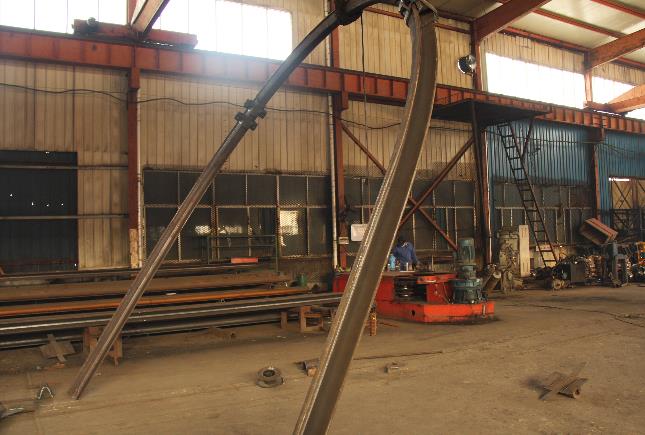

矿用U型钢支架组成结构

矿山巷道中简单实用的支护设备就是矿用U型钢支架，既节能又环保，可以回收利用，解决了掘进支护的难题。可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形，断面利用率高，支架支回方便，维修量小。

矿用U型钢支架组成结构：

1.顶梁。

顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿。

柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件。

连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆。

架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5.背衬材料。

背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。

矿用U型钢支架特点：

1、矿用U型钢支架承受压力大，支撑时间久，具有易安装不易变形等特点。

2、矿用U型钢支架较其他刚性支架具有可缩性和稳定可靠的承载能力，适应松软围岩的载荷和变形。

3、矿用U型钢支架断面利用率高，支架支回方便，维修量小。

4、矿用U型钢支架回收复用率高，减少坑木使用，环保效益十分明显。
