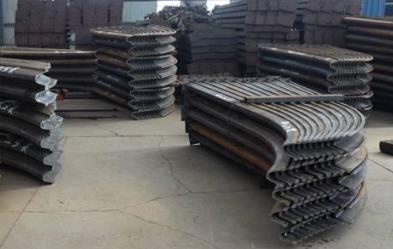

U29型U型钢支架好的受力状态

U29型U型钢支架广泛地应用于矿山巷道，特别是在深部复杂巷道以及松软煤层巷道中。同时也是一种被动支护，抗拉强度、抗压强度较高，同时具有良好的韧性性能，初撑力较高，支护强度大，可多次使用。

U29型U型钢支架好的受力状态是壁后充填密实后使其 均匀受压，当作用于u型钢支架上的围岩压力值达到规定值时，支架就会产生压缩，使围岩作用于U型钢支架上的压力下降，从而避免围岩压力大于u型钢支架的承载力而使支架破坏。

根据现场具体情况，灵活地选择u型钢支架的型号、结构形式和棚距，正确指导巷道u型钢支架的施工，确保其有效、可靠地工作，对于加快巷道掘进速度，减少巷道后期返修量，保证安全生产，延长服务年限，获得较好的技术经济效益，充分发挥支架的支护性能有着重要的意义。

U29型U型钢支架的应用说明

1、工艺流程：放中、腰线→挖柱窝→立棚腿→上棚梁→加固→背板（充填）

2、根据中线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。

3、在柱腿上画出腰线所在位置，把立柱放在柱窝内，使柱上腰线和帮上腰线一致。

4、用拉条固定立柱以免倾斜。

5、检查支架的垂直度和扭斜度，超过质量标准规定的允许误差范围时要调整，根据顶梁中间放下的垂线和两个柱脚之间连线的水平间距，就能知道支架是否垂直，根据巷道中线和两立柱之间连线是否垂直，就能知道支架是否扭斜。

6、背帮、背顶：上背板时要上一块，填一块（把背板和岩帮之间空隙用木楔背紧或全部用岩石填满）并且要目测检查所上背板是否平整，背帮时应两侧对称进行。

7、棚子与棚子之间应用金属拉杆通过螺栓夹板等互相紧紧拉住或打入撑柱撑紧来加强支架沿巷道轴线方向的稳定性。
