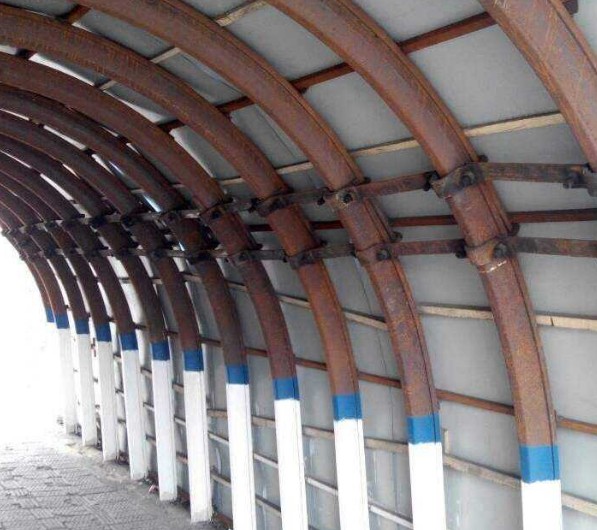

矿用U型钢支架支护措施

矿用U型钢支架施工前准备： 

1、材料准备： 矿用U型钢支架及其附件：矿用U型钢支架、连接板、螺栓、拉杆、水泥背板等。 

2、施工机具准备：  施工机具：大锤、手镐、钢卷尺、风镐、铁锹、活口板手、梅花板手、水平尺等。 

3、施工前检查U型钢支架，提前装配U型钢支架看是否符合技术要求。 

4、施工所需材料及机具等准备齐全并运至施工地点。 

5、检查架棚处工程掘进质量，巷道欠挖超标的必须提前处理，使其符合设计要求。 

矿用U型钢支架施工工艺： 

1、工艺流程：  架设作业平台→挖柱窝→架U型钢→加固→上背板→填充 2、安设支架的基本要求： 

（1）矿用U型钢支架及其附件的材质和加工必须符合设计和有关标准规定。 

（2）矿用U型钢支架装配附件齐全，无锈蚀现象，螺纹部分有防锈油脂。 

（3）矿用U型钢支架棚距中对中1000mm，若破碎严重可缩短600mm。 

（4）钢架安装允许偏差，横向和高程均为±50mm，垂直度为不超过±2°。 

（5）钢架立柱埋入底板深度应符合设计要求，并不得置于浮渣上 

（6）钢架与壁面之间必须楔紧，相邻钢架之间的拉杆牢靠。 

（5）拉杆的安设位置、数量应符合设计要求。 

（6）柱窝挖到实底，底梁要铺设在实底上。 

（7）由于前4米每架棚的规格不一样，为了有效防止架棚的歪倒或变形，采用电焊焊接拉杆来固定矿用U型钢支架。 

（8）拉杆用8kg的轨道钢制作。 

（9）背板安设时，每块背板之间留1～2 cm的间隙（用坚硬的粒度相符的石籽填塞）。 

矿用U型钢支架施工方法： 

1、根据中线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。 

2、在架腿上画出腰线所在位置，需要和帮上腰线一致。 

3、用拉杆固定立柱以免倾斜。 

4、保证顶梁上的中线记号与事先拉好的中线一致，这时可把立柱临时稳住，以免顶梁左右摇摆。 

6、棚子与棚子之间用金属拉杆互相紧紧拉住，来加强支架沿巷道轴线方向的稳定性。
