U29型U型钢支架结构组成

由于我们井下的巷道的挖掘设计原因，我们在支护后，还需要进行第二次支护，这个时候用到的产品就是“U型钢支架”。U型钢的截面看起来就像英文字母“U”，有时候也会成日文字母“U”的形状，是制作巷道可伸缩性U型钢支架的主要型钢。

介于各国生产的U型钢的断面形状、几何参数以及材质等有所不同，其中U18和U25属腰定位；U29、U36属耳定位。U18由于承载能力很低，现在很少生产。由于普通U型钢支架太过于固定，我公司创新开发了可缩性U性防护支架，使其具有较高的初撑力、支护强度大的优点，当围岩作用于支架上的压力达到一定值时,支架便产生屈服缩动,缩动的结果使围岩作用于支架上的压力下降,从而避免了围岩的压力大于支架的承载力而导致支架的破坏。

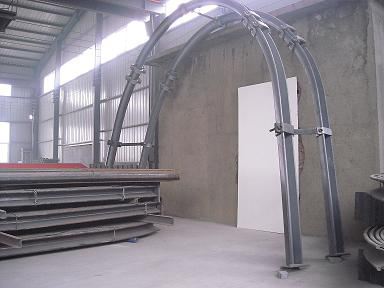

U29型U型钢支架结构组成：

1.顶梁。

顶梁为圆弧拱形，其数量视巷道断面大小、支架受力、运输条件的不同有1节和多节之分。

2.柱腿。

柱腿有3种形式，一种是上部为圆弧形，下部为直线段；第二种是全部为曲线形，且只有一个曲率半径；第三种是全部为曲线形，但有两个曲率半径。柱腿下面焊有底座，底座的大小视底板软硬而定；

3.连接件。

连接件是支架节与节间的卡紧装置，可以起节间的连接作用，还可以将连接的两节型钢接头部分压紧，提供预紧力，使U型钢之间具有摩擦力，从而保证拱形支架具有一定的工作阻力和一定的可缩量。

4.架间拉杆。

架间拉杆的作用是增强支架整体相对稳定性，将支架从纵向联接起来，形成整体。

5.背衬材料。

背衬材料是U型钢支架与围岩之间的填充材料，目的是在于使U型钢支架与围岩接触紧密，改善支架的受力状况，提高其承载能力并保持围岩的稳定性。
